TY-TF200100-H 太阳能发电铁塔安全监控CCTV供电系统

200瓦太阳能板，12V 100Ah(1280WH)锂电池

本产品为专业太阳能智慧供电系统，由太阳能光伏板，锂电池，安装支架三部分组成。本产品适用于铁塔类型场景，使用支架安装，牢牢固定不松动.本产品采用高性能控制器芯片，具备锂电池激活和预充功能，可实时对蓄电池监控保护，电路转换效率90%以上；即使电池损坏，只要太阳照射太阳能板，就会直接供电给设备，并且正常运行；

· 单晶硅太阳能板，使用寿命长

200瓦单晶太阳能板，转化效率高。可应用在各种环境，使用寿命长。

·高容量内置锂电池， A品电芯

12V 100Ah 可充电锂电池，稳定持续的电力输出，低温加热。额定容量1280WH.

·内置MPPT ，全方位保护系统运作安全，高效

支持高低温保护，充放电保护，低电量休眠保护。保护电池，延长使用寿命。

·支持RS485

系统支持RS485通信，手机或者后台可以查看电压，电量。出厂之前需设置好。

·便捷安装，应用范围广泛

整套系统适用于多种安装环境，本产品可实现多套设备扩容使用，具备多种组合，搭载扩容集成模块，实现大功率配置给摄像头供电，满足不同环境需求；

本产品满足全球各地日照角度，实现三位一体调节，充分发挥清洁能源最佳利用要求；

· 2年质保，终身技术支持

提供2年质保，给予终身技术支持

在线咨询

零售价

0.0

Yuan

市场价

0.0

Yuan

浏览量:

1000

产品编号

TY-TF200100(H)

所属分类

TF 10040/10050/200100

数量

库存:



详细介绍

TY-TF200100-H 太阳能发电铁塔安全监控CCTV供电系统

应用环境

技术参数

一般数据

太阳能供电系统
	型号	太阳能组件W	监控蓄电池AH	输出电压V	输出最大功率W	负载转换效率	最大充电电流A	太阳能输入电压V	通讯协议
三元锂电池	TY-TF200100-R	200	100	10~14.6 V	40 W	90%~98%	8 A	18 V	485
	TY-TF200100-H-R	200	100

部件	技术参数/规格		TY-TB200100-H-R
太阳能板	电池片		166 mono（单晶硅）
	功率		200W±3%
	开路电压		21.24V
	工作电压		18V
	最大工作电流		11.11A
	电池片转换率		21.8%
	玻璃规格		3.2mm
	适用环境		-40°C ~ 85°C
	冰雹冲击测试		23m/s ,7.53g
电池组	电芯类型		磷酸铁锂
	电芯额定容量		100Ah（0.5C@ RT）
	电芯额定电压		3.2V
	电芯串并联方式		4S1P
	额定容量		100Ah
	额定电压		12.8V
	电池内阻		≤50mΩ（AC 1kH条件下测试）
	充电模式		恒流/恒压
	充电电压		14.6±0.05V
	放电截止电压		10±0.05V
	标准充电电流		20A
	最大连续放电电流		20A
	最大瞬间放电电流		25A
	重量		≈8Kg
	尺寸（L×W×H）		345×120×140 mm
	存储温度		带电量40~50%，不超过6个月（0℃～＋35℃）
	工作温度		充电：0℃～65℃、加热款：-30℃～65℃
	工作温度		放电：-30℃～65℃、加热款：-30℃～65℃
	循环寿命		≥2000次（@0.5C 25℃）
	通讯功能		RS485 波特率9600/115200(MODBUS)、OSD
	加热功能		可选
控制器板	充电	充电模式	直流充电
		最大充电电流	20A
		系统电压	12V
		超压	30V
		充电启动电压	2V
	放电	最大放电电流	20A
		系统电压	12V
		蓄电池过放电压	10V
		过放返回电压	12.5V
	导线规格		14 AWG
	工作温度		-40℃ ~ 70℃
	冗余		/
	自耗电	休眠状态	≤120uA
	自耗电	工作状态	≤10mA
其他参数	环境可靠性指标		-40℃~65℃湿度小于90%；防护等级：IP67
	抗风等级		12级
	货物运输条件鉴定		一般性货运
	发电系统安装方式		角装支架或监控杆抱箍固定
	摄像机安装方式		抱圈+枪机支架或其他方式

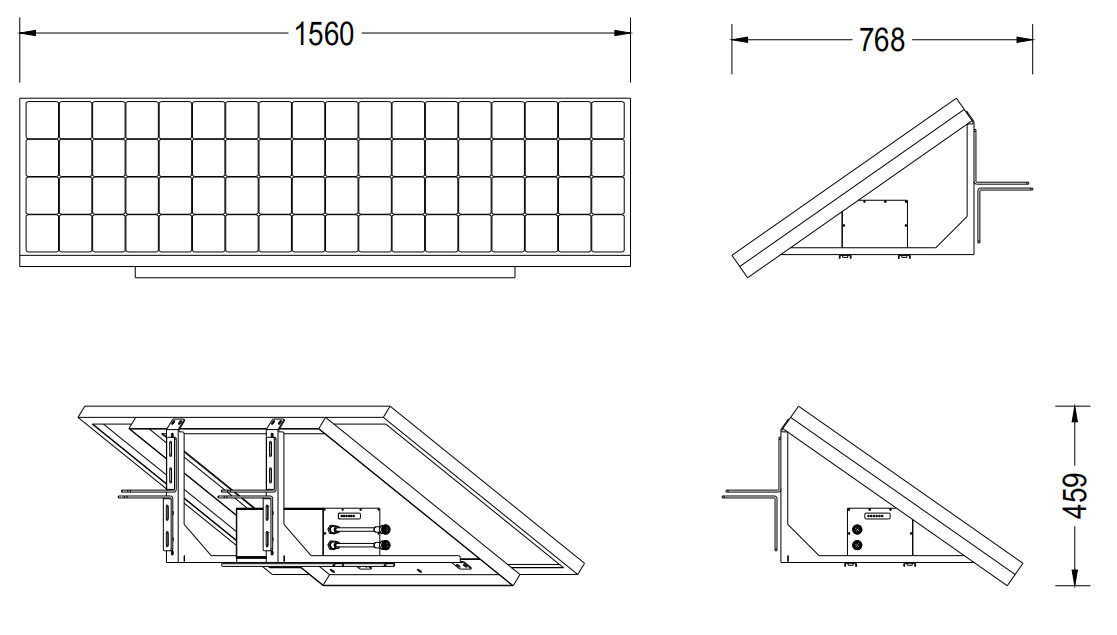

	设备尺寸		1560×768×459 mm或1560×949×459mm
	包装尺寸		主件：940×730×200 mm
	包装尺寸		附件1650×750×130 mm
	毛重		24.86 kg
	净重		21.86 kg
认证	安规		CE
认证	环保		ROSH 2.0

(详情请联系我们，获取规格参数资料)

铁塔安装方式

抱杆安装方式

装箱清单

名称	数量
太阳能套件（不含摄像机）	1套
90度固定铁板	4个
90度支撑架	2个
M8*16mm内六角螺丝	8个
M8*50mm内六角螺丝和螺母、弹垫、平垫	6套
内六角螺丝刀（M8）	1把
合格证	1份
指南针	1个
说明书	1份
4芯DC+485 0.75平1.5米(4芯小头）	1条
指南针	1个
